管母线——管型母线槽生产,全国批发,厂家生产制作。管形绝缘母线具有大电流(12000A)、高机械强度、良好的绝缘、适用范围广等特性,所以被越来越多的客户认可和接受。在国外,此类产品已经有几十年的运行历史和经验,而国内由于进入此领域时间较短,以及技术研发能力,绝缘材料的局限等多方面原因,目前仅能生产35kV及以下电压等级的产品。
目前110kV和220KV变电所低压侧均采用10kV、35kV电压等级,随着主变容量的加大,变压器低压侧进线侧的额定电流也在不断加大。
常规矩形母线在技术上和结构上越来越难满足母线发热和短路电动力的要求,由此引起附加损耗、集肤效应系数的增大,造成截流能力的下降、电流分布不均匀。尤其是单台主变容量为180MVA及以上时,主变10kV出线侧不仅有母线桥本身的电动力问题、发热问题,还有母线桥支柱绝缘子、钢构架以及母线桥附近混凝上柱、基础内的钢筋在电磁场中感应涡流引起的发热问题。管形母线作为矩形母线的替代品。
管型母线槽其具有以下特点:
1、载流量大

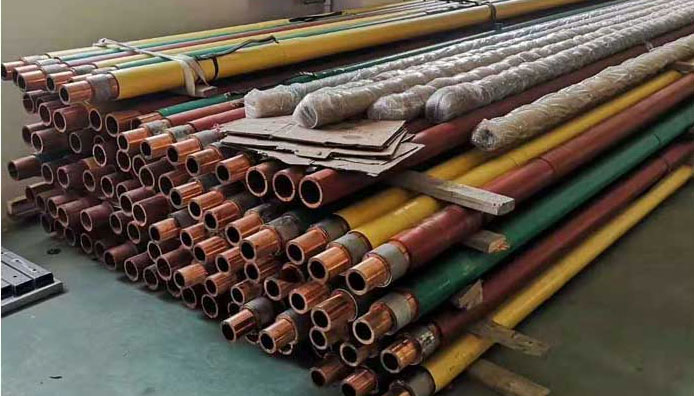

管形母线的主体为空心铜管或铝合金管,表面积大,相对常规矩形母线,其导体表面电流密度分布均匀,最高额定电流可达12000A。
2、绝缘性能好
管形母线采用密封屏蔽绝缘方式,外壳接地电位为零,母线表面电场分布均匀,电气绝缘性能强。可以直接通过电缆沟和电缆夹层。
3、机械强度高
管形母线主体允许应力为矩形母线的4倍,可承受的短路电流大,机械强度高,使得母线支撑跨距最大可达8米。
4、散热好、温升低
管形母线为空心导体,母线两端开有通风孔,内径风道能自然形成热空气对流,散热条件好相比常规母线要好。
5、损耗低
管形母线的外形决定了其表面集肤效应系数低,Kf≦1,交流电阻小,因而母线的功率损失小。交联屏蔽绝缘母线的绝缘层的介质损耗低于0.01%。
6、绝缘材料耐热系数高
交联屏蔽绝缘管形母线的主绝缘材料为聚四氟乙烯,有优良的电气性能和化学稳定性,可在-200℃~+200℃中正常工作,介质损耗小、阻燃、耐老化、配合其他绝缘材料,产品的使用寿命≧30年。
7、抗电气震动能力强

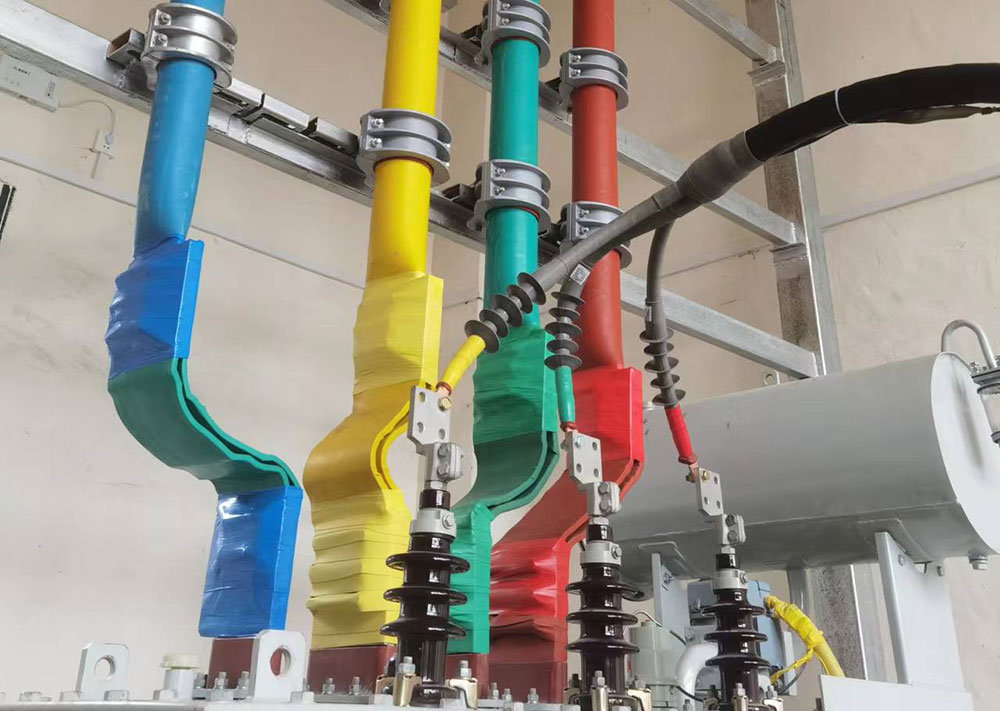

动稳定试验结果表面,电压10kV、额定电流4000A的铜质管母,可承受63kA(4s)短路电流冲击。其可以直接将母线固定在钢构架上或混凝土支架上,取消穿墙套管和支柱绝缘子,具有较强的抗震动能力。
8、不受环境干扰,可靠性高
管形母线的每相是封闭屏蔽绝缘,内部无凝露产生,且消除了外界潮气,灰尘以及外物所引起的接地和相间短路故障,运行具有高度的可靠性。

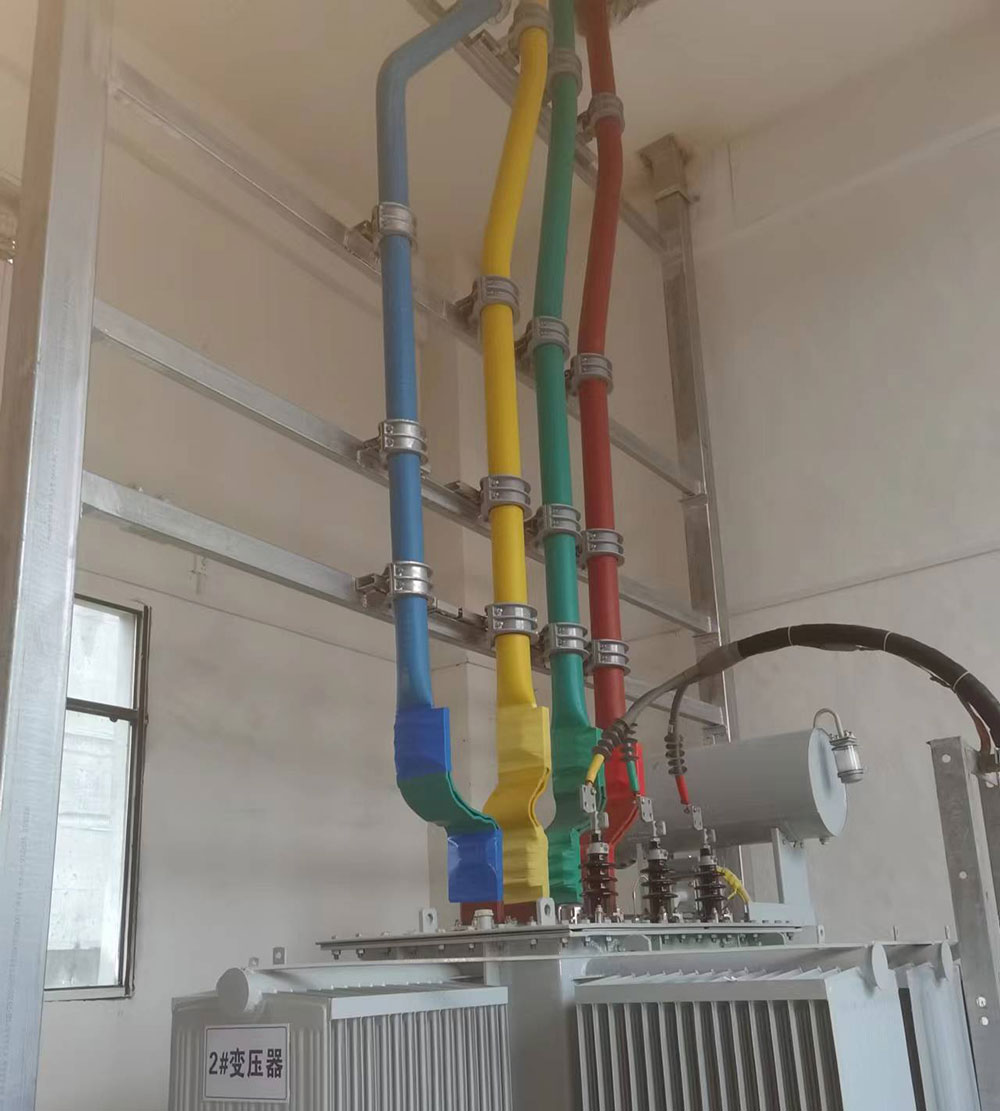

母线架构简明、布置清晰、安装方便、维护工作量少。
管型母线槽是一种采用管道形状的母线槽,通常有多种材料水管样导体可选,比如铝、铜,每个导体管内部都装有电流导体,可以通过导体管将电力信号传输到各个接收端。
管型母线槽具有导体管结构的优点,可以提供较高的导电性能,有效地降低了电力传输时的电阻和电压降。同时,由于导体管的外形是管道形状,因此管型母线槽的结构相对紧凑,占用空间相对较少,能够节省建筑物的空间。
